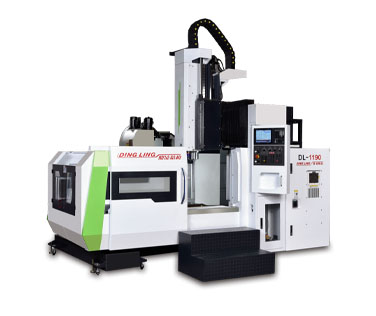

DL-1190龙门加工中心机
◆机台为横梁及立柱机构固定式，工作台移动式之定住龙门加工中心,X/Y轴导轨采用滚柱线轨设计，Z轴可匹配硬轨与线轨供客户选择。
◆主结构铸铁件采用高品质米汉纳铸铁，组织稳定，永久确保品质，经有限元分析法合理机构强筋搭配增强机械的刚性。
| 项目 | 单位 | DL-1190 |
| 控制器 | MITSUBISHI FANC | |
| XYZ轴行程 | mm | 1100900*500 |
| 主轴鼻端至工作台距离 | mm | 100-600 |
| 主轴样式 | Bt40 | |
| 主轴传动方式 | 直连式 | |
| 主轴转速 | rpm | 12000 |
| 主轴马达 | 7.5/11 | |
| X/Y/Z轴快速进给 | m/min | 12/12/10M/min |
| 切削进给速度 | m/min | 1-10.00m/min |
| xyz定位精度 | mm | ±0.01mm |
| XYZ重复定位精度 | mm | ±0.005/300mm |
| 三轴传动方式 | 直驱式 | |
| 工作台尺寸 | mm | 1100*900 |
| T型槽(宽x槽数) | 18*6 | |
| 自动换刀形式 | 夹臂式 | |
| 自动换刀数量 | pcs | 24 |
| 气压需求 | kg | 6 |
| 电力需求 | kva | 15 |
| 机器最大重量 | kg | 7200 |
| 机械尺寸(长X宽X高) | mm | 3650*280013150 |
*可根据客户要求定制相对应尺寸
